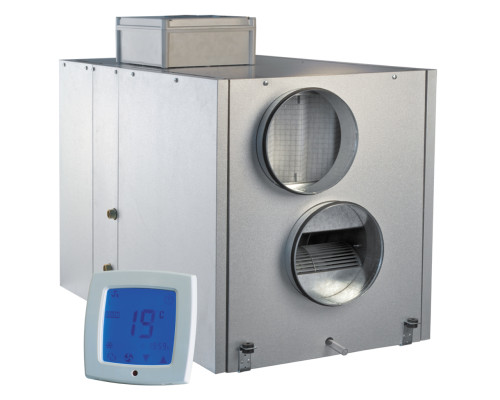

Припливно-витяжна установка Вентс ВУТ 1000 ВГ
Припливно-витяжні установки з рекуперацією тепла/холоду здатні забезпечити подачу в приміщення будь-якого типу свіжого повітря, насиченого киснем і попередньо очищеного, одночасно ліквідувавши відпрацьовані повітряні маси з надлишками вологи, неприємних запахів і забруднень.
Припливно-витяжна установка Вентс ВУТ 1000 ВГ з водяним нагрівачем є повністю готовим вентиляційним агрегатом, що забезпечує фільтрацію, постачання свіжого повітря в приміщення і видалення забрудненого. При цьому тепло витяжного повітря передається припливному повітрю через пластинчатий рекуператор, для додаткового нагріву використовується водяний нагрівач, до якого підводиться гаряча вода від котла. Номінальна продуктивність 1100 м3/год. Установка призначена для з'єднання з круглими повітроводами номінальним діаметром 250 мм.
Установка поставляється з системою автоматики і готова до роботи. Для регулювання витрати води через водяний нагрівач можна використовувати вузол змішувача УСВК(поставляється окремо) або будь-який інший циркуляційний насос з триходовим клапаном з потрібними характеристиками.
Корпус
Корпус виготовлений з алюмоцинковой стали з внутрішньою тепло- і звукоізоляцією з мінеральної вати завтовшки 25 мм.
Фільтр
Для фільтрації припливного і витяжного повітря в установці є два вбудовані фільтри з мірою очищення G4(на витягу) і F7(на припливі).
Вентилятори
Установки оснащені припливним і витяжним відцентровими вентиляторами двостороннього всмоктування із загнутими вперед лопатками і вбудованим термостатом захисту з автоматичним перезапуском. Електродвигуни і робочі колеса динамічно збалансовані в двох площинах. Кулькові підшипники кочення електродвигунів не вимагають обслуговування, термін служби складає не менше 40000 годин.
Рекуператор
У установках застосовуються високоефективні рекуператори перехресного типу, виконані з алюмінієвих пластин. Під блоком рекуператора розташований піддон для збору і відведення конденсату.
Нагрівач
Для експлуатації припливно-витяжної установки при низькій температурі зовнішнього повітря встановлений водяний нагрівач. Якщо за допомогою рекуперації тепла не вдається досягти заданого значення температури припливного повітря, то автоматично включається калорифер і підігріває повітря, що поступає в приміщення.
Управління і автоматика
Установка укомплектована вбудованою системою автоматики і багатофункціональним пультом управління з графічним індикатором. У стандартний комплект установки входить проводдлиной 10 м для з'єднання з пультом. Для відвертання процесу обмерзання рекуператора застосовуються електронний захист від обмерзання із застосуванням байпаса і нагрівача. Суть її полягає в тому, що по датчику температури відбувається відкриття заслінки байпаса і усе припливне повітря проходить повз рекуператор по обвідному каналу. На період розморожування рекуператора припливне повітря нагрівається до необхідної температури в нагрівачі. Під час відтавання тепле витяжне повітря прогріває рекуператор. Потім заслінка перекриває байпас, нагрівач вимикається, припливне повітря знову проходить і підігрівається через рекуператор і уся установка працює в звичайному режимі.
Функції управління і захисту ВУТ ВГ
- включення і виключення установки;
- контроль за температурою припливного повітря, °Са допомогою дії на привід триходового вентиля, що регулює подання теплоносія в рідинний нагрівач;
- захист рідинного нагрівача від замерзання(по датчику температури повітря після нагрівача і по датчику температури зворотного теплоносія);
- управління електроприводом обхідного клапана рекуператора;
- управління і контроль за роботою зовнішнього циркуляційного насоса, встановленого на лінії подання теплоносія в рідинний нагрівач;
- захист рекуператора від обмерзання;
- управління і контроль за роботою припливного і витяжного вентиляторів;
- контроль забрудненості фільтрів(по кількості мотогодинника);
- управління електроприводами зовнішніх повітряних клапанів(припливного і витяжного).
Припливно-витяжна установка оснащена дистанційним пультом управління, який забезпечує :
- включення/виключення вентиляційної установки;
- установку необхідної витрати повітря;
- установку необхідної температури припливного повітря;
- відображення кімнатної температури.
Монтаж
Припливно-витяжна установка монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з вібровставкою або кріпиться на стіні за допомогою кронштейнів. Установку можна розмістити як в допоміжних приміщеннях, так і в основних(за підвісною стелею, в ніші або відкритим способом). Монтувати можна тільки в такому положенні, щоб забезпечити збір і відведення конденсату. Доступ для сервісного обслуговування і чищення фільтру - з боку бічних панелей.
Технічні характеристики
| Параметр | Величина |
| Напруга, В |
230 |
| Частота струму, Гц | 50 |
| Максимальна потужність вентиляторів, Вт | 2х410 |
| Сумарна потужність установки, Вт | 820 |
| Сумарний струм, А | 3,6 |
| Продуктивність, м3/год |
1100 |
| Швидкість обертання, об/хв |
1850 |
| Рівень шуму на відстані 3 м, дБ(А) |
60 |
| Максимальна температура переміщуваного повітря, °С | - 25....+40 |
| Вага, кг | 88 |
| Розмір повітропроводу, що підключається, мм |
250 |
Габаритні розміри
| Розміри | D | B | B1 | B2 | B3 | H | H1 | H2 | H3 | L | L1 | L2 |
| мм | 249 | 613 | 460 | 306 | 386 | 698 | 832 | 154 | 280 | 1071 | 1117 | 1171 |
Діаграма
Документація
Паспорт установки ВУТ ВГ
(файл pdf, відкриється в новій вкладці)
Інструкція по системі автоматики припливної установки
(файл pdf, відкриється в новій вкладці)
Виробник - Vents
