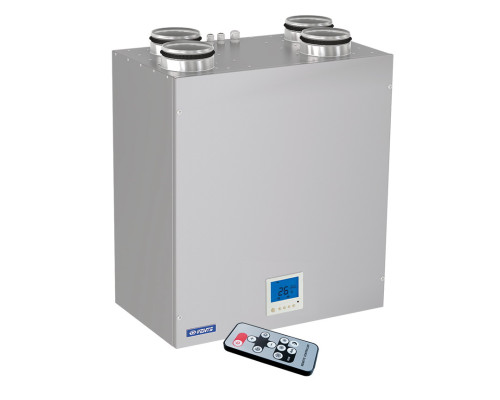

Припливно-витяжна установка Вентс ВУТ 300 ЕВ міні ЕС
Припливно-витяжні установки з рекуперацією тепла/холоду здатні забезпечити подачу в приміщення будь-якого типу свіжого повітря, насиченого киснем і попередньо очищеного, одночасно ліквідувавши відпрацьовані повітряні маси з надлишками вологи, неприємних запахів і забруднень.
Припливно-витяжна установка Вентс ВУТ 300 ЕВ міні ЕС з рекуперацією тепла використовується для забезпечення вентиляції приміщень житлового або комерційного призначення. Висока продуктивність до 270 м3/год, низький рівень споживання(1,6 кВт при низьких температурах зовнішнього повітря) з використанням рекуперації тепла дозволяють використати цю установку для постійної експлуатації при низьких зовнішніх температурах повітря.
Установки застосовуються тільки з мережею повітроводів перерізом O125 мм. Монтаж необхідно робити в закритому приміщенні з плюсовою температурою - підсобне приміщення, горище, підвал, засклена лоджія.
Корпус
Корпус виготовлений з двошарової алюмоцинкової сталі з внутрішньою тепло- і звукоізоляцією з мінеральної вати завтовшки 15 мм.
Фільтр
Для фільтрації припливного і витяжного повітря в установці застосовуються два кишенькові фільтри з мірою очищення G4.
Вентилятори
Використовуються високоефективні електронно-комутовані(ЕС) мотори постійного струму із зовнішнім ротором, обладнані робочими колесами з назад загнутими лопатками. Такі мотори є на сьогодні найбільш передовим рішенням в області енергозбереження. ЕС-двигуни характеризуються високою продуктивністю і оптимальним управлінням в усьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованого двигуна є високий ККД(до 90%).
Рекуператори
У установках застосовуються пластинчаті рекуператори протитечійного типу з високою ефективністю повернення тепла з полістиролу. Під блоком рекуператора розташований піддон для збору і відведення конденсату.
Захист рекуператора від обмороження здійснюється шляхом періодичної зупинки припливного вентилятора на якийсь час, необхідний для відтаювання, по сигналу від датчика температури.
При необхідності, рекуператор легко виймається для чищення.
Нагрівач
Установки обладнані електронагрівачем, розташованим після рекуператора і нагріваючим припливне повітря до комфортної температури(до +30°С). ТЕНи калорифера захищені від перегрівання активним захистом по датчику температури у вентиляційному каналі, а також по сигналу від вбудованих термоконтактів: на 50°С з автоматичним перезапуском і на 90°С з ручним перезапуском. У кінці кожного циклу нагріву відбувається продування ТЕНів.
Конструкція установки
Управління і автоматика
Установка оснащена вбудованою системою автоматики з управлінням за допомогою багатофункціонального вбудованого(модель ВУТ 300 ЕВ міні ЕС) або дистанційного пультів управління(входить в комплект постачання).
Функції управління і захисту :
- Включення/виключення установки з пульта управління. Продування ТЕНів при виключенні.
- Три швидкості вентиляторів. Кожна швидкість настроюється на етапі наладки.
- Електронагрівач після рекуператора, що підтримує комфортну температуру повітря, що поступає в приміщення.
- Вхід для сигналу аварії від системи пожежної сигналізації.
- Захист рекуператора від обмерзання шляхом відключення припливного вентилятора на час відтавання.
- Релейний вхід для підключення датчика СО2 / вологості / IAQ або будь-якого іншого сенсора, по сигналу якого установка перемикається на максимальну швидкість.
- Контроль засмічення фільтрів по лічильнику мотогодинника.
- Налаштування роботи установки по тижневому таймеру.
Монтаж
Установка монтується до стіни за допомогою анкерних болтів в положенні, що забезпечує збір і відведення конденсату в дренаж. При монтажі установки необхідно забезпечити зручний доступ для проведення сервісного обслуговування. Для коректної роботи функції нагріву припливного повітря в повітроводі встановлюється канальний датчик температури(входить в комплект постачання) на відстані не менше 1 м від патрубка подання повітря в приміщення.
Технічні характеристики
| Параметр | Величина |
| Напруга, В |
230 |
| Струм, А | 6,5 |
| Частота струму, Гц | 50 |
| Потужність електричного нагрівача, Вт | 1500 |
| Сумарна споживана потужність установки, Вт |
1690 |
| Максимальна продуктивність, м3/год |
270 |
| Швидкість обертання, об/хв |
1280-3200 |
| Рівень шуму на відстані 3 м, дБ(А) |
28-42 |
| Максимальна температура переміщуваного повітря, °С | - 25....+60 |
| Ефективність рекуперації тепла, % |
95 |
| Розмір повітроводів, що підключаються, мм |
125 |
Габаритні розміри
Діаграма
Приклад монтажу установки
Документація
(файл pdf, відкриється в новій вкладці)
Гарантія
Виробник гарантує нормальну роботу пристрою впродовж двох років з дня продажу за умови виконання правил транспортування, зберігання, монтажу і експлуатації.
Виробник - Vents
