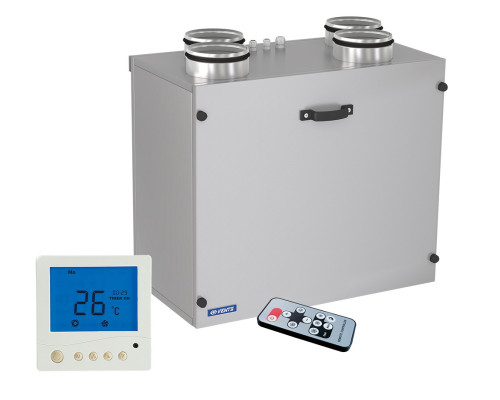

Припливно-витяжна установка Вентс ВУТ 300 Е2В ЕС
Припливно-витяжні установки з рекуперацією тепла/холоду здатні забезпечити подачу в приміщення будь-якого типу свіжого повітря, насиченого киснем і попередньо очищеного, одночасно ліквідувавши відпрацьовані повітряні маси з надлишками вологи, неприємних запахів і забруднень.
Припливно-витяжна установка Вентс ВУТ 300 Е2В ЕС з рекуперацією тепла є повністю готовий вентиляційний агрегат, що забезпечує фільтрацію, і подання свіжого повітря в приміщення і видалення забрудненого. При цьому тепло витяжного повітря передається припливному повітрю через пластинчатий рекуператор.
Установка призначена для енергоефективної вентиляції приватних будинків і квартир в умовах низьких температур зовнішнього повітря. Установка кріпиться до стіни або встановлюється на підлогу. Захист рекуператора від замерзання здійснюється при допомозі електричного переднагріву вуличного повітря.
Вентиляційний агрегат з номінальною продуктивністю 300 м3/год обладнаний двома електричними нагрівачами. Призначений для з'єднання з круглими повітроводами номінальним діаметром O150 мм.
Корпус
Корпус виготовлений з двошарової алюмоцинкової сталі з внутрішньою тепло- і звукоізоляцією з мінеральної вати завтовшки 20 мм.
Фільтр
Для фільтрації припливного і витяжного повітря в установці застосовуються два кишенькові фільтри з мірою очищення G4.
Вентилятори
Використовуються високоефективні електронно-комутовані(ЕС) мотори постійного струму із зовнішнім ротором, обладнані колесами з назад загнутими лопатками. Такі мотори є на сьогодні найбільш передовим рішенням в області енергозбереження. ЕС-двигуни характеризуються високою продуктивністю і оптимальним управлінням в усьому діапазоні швидкостей обертання. Користувач має можливість встановлювати одну з трьох швидкостей обертання за допомогою пульта дистанційного керування. Швидкості обертання настроюються індивідуально для припливного і витяжного вентиляторів на етапі наладки системи.
Рекуператор
У установці застосовується рекуператор протитечійного типу з високою ефективністю повернення тепла(до 95%), виготовлений з полістиролу. Під блоком рекуператора розташований піддон для збору і відведення конденсату.
Захист рекуператора від замерзання здійснюється за допомогою електричного переднагріву вуличного повітря. Спеціальний алгоритм захисту рекуператора передбачає короткочасне пониження швидкості вентиляторів при температурах нижче - 30°С, у разі, якщо потужності переднагріву недостатньо для підтримки оптимальної ефективності рекуперації.
При необхідності, рекуператор легко виймається для чищення.
Нагрівач
Установки обладнані двома електронагрівачами. Перший нагрівач, розташований перед рекуператором, нагріває повітря, що поступає з вулиці, до температури, що виключає обмерзання рекуператора та підтримує максимальну ефективність рекуперації.
Другий нагрівач, розташований після рекуператора, нагріває припливне повітря до комфортної температури, заданої користувачем. ТЕНи калориферів захищені від перегрівання активним захистом по датчику температури у вентиляційному каналі, а також по сигналу від вбудованих термоконтактів: на 50°С з автоматичним перезапуском і на 90°С з ручним перезапуском. У кінці кожного циклу нагріву відбувається продування ТЕНів.
Конструкція установки
Управління і автоматика
Установка обладнана винесеною на кабелі довжиною 10 м панеллю управління з графічним дисплеєм. Усі установки комплектуються дистанційним пультом управління.
Функції автоматики :
- Включення/виключення установки з пульта управління. Продування ТЕНів при виключенні.
- Три швидкості вентиляторів. Кожна швидкість настроюється на етапі наладки.
- Регулювання потужності електричного переднагріву при низьких температурах зовнішнього повітря. Автоматичне пониження швидкості вентиляторів при недостатній потужності переднагріву.
- Електронагрівач після рекуператора, що підтримує комфортну температуру повітря, що поступає в приміщення. Температура нагріву настроюється при наладці в діапазоні від +16 до +26 °С. За допомогою дистанційного пульта управління можна включити/вимкнути функцію нагріву.
- Можливість підключення автоматичних повітряних заслінок.
- Вхід для сигналу аварії від системи пожежної сигналізації.
- Релейний вхід для підключення датчика СО2/вологості/IAQ або будь-якого іншого сенсора, по сигналу якого установка перемикається на максимальну швидкість.
- Контроль засмічення фільтрів по лічильнику мотогодинника.
- Налаштування роботи установки по тижневому таймеру.
Монтаж
Установка призначена для внутрішнього монтажу на засклених балконах, в підсобних приміщеннях, на горищах при температурі не нижче - 15 °С. У разі роботи установки при негативних температурах має бути передбачена теплова ізоляція дренажного патрубка, що виключає замерзання конденсату.
Установка кріпиться до стіни за допомогою анкерних болтів або ставиться на підлогу в положенні, що забезпечує збір і відведення конденсату в дренаж. При монтажі установки необхідно забезпечити доступ для проведення сервісного обслуговування з боку передньої панелі(при необхідності панель повністю знімається).
Технічні характеристики
| Параметр | Величина |
| Напруга, В |
230 |
| Струм, А | 1,4 |
| Частота струму, Гц | 50 |
| Потужність електричного нагрівача, Вт | 2х2000 |
| Сумарна споживана потужність установки, Вт |
4212 |
| Максимальна продуктивність, м3/год |
300 |
| Швидкість обертання, об/хв |
2930 |
| Рівень шуму на відстані 3 м, дБ(А) |
32 |
| Максимальна температура переміщуваного повітря, °С | - 30....+60 |
| Ефективність рекуперації тепла% |
95 |
| Розмір повітроводів, що підключаються, мм |
150 |
Габаритні розміри
Діаграма
Приклад монтажу установки
Документація
(файл pdf, відкриється в новій вкладці)
Гарантія
Виробник гарантує нормальну роботу пристрою впродовж двох років з дня продажу за умови виконання правил транспортування, зберігання, монтажу і експлуатації.
