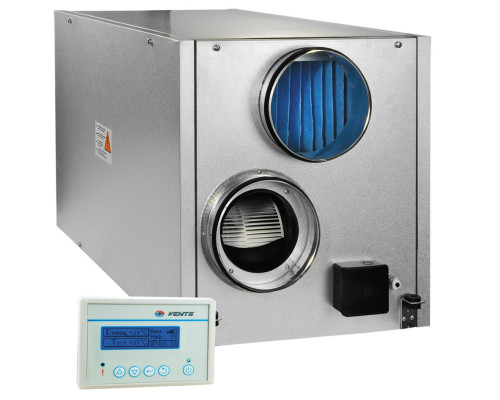

Припливно-витяжна установка Вентс ВУТ 500 ЕГ
Припливно-витяжні установки з рекуперацією тепла/холоду здатні забезпечити подачу в приміщення будь-якого типу свіжого повітря, насиченого киснем і попередньо очищеного, одночасно ліквідувавши відпрацьовані повітряні маси з надлишками вологи, неприємних запахів і забруднень.
Вентс ВУТ 500 ЕГ є припливно-витяжною установкою для використання у складі системи припливно-витяжної вентиляції приміщень житлового або комерційного призначення. Для підігрівання повітря в холодний період року в установки використовується рекуператор і електричний нагрівач потужністю 3 кВт номінальна продуктивність установки складає 500 м3/год.
Вентиляційний агрегат повинен використовуватися з системою повітроводів з перерізом 150 мм. Установки цієї серії поставляються з готовим комплектом автоматики і повністю готові до роботи.
Корпус
Корпус виготовлений з алюмоцинковой стали з внутрішньою тепло- і звукоізоляцією з мінеральної вати завтовшки 25-50 мм.
Фільтр
Для фільтрації припливного і витяжного повітря в установці є два вбудовані фільтри з мірою очищення G4(на витягу) і F7(на припливі).
Вентилятори
Установки Вентс ВУТ 500 ЕГ оснащені припливним і витяжним відцентровими вентиляторами двостороннього всмоктування із загнутими вперед лопатками і вбудованим термостатом захисту з автоматичним перезапуском. Електродвигуни і робочі колеса динамічно збалансовані в двох площинах. Кулькові підшипники кочення електродвигунів не вимагають обслуговування, термін служби складає не менше 40000 годин.
Рекуператор
У установках застосовуються високоефективні рекуператори перехресного типу, виконані з алюмінієвих пластин. Під блоком рекуператора розташований піддон для збору і відведення конденсату.
Нагрівач
Для експлуатації припливно-витяжної установки при низькій температурі зовнішнього повітря встановлений електричний нагрівач. Якщо за допомогою рекуперації тепла не вдається досягти заданого значення температури припливного повітря, то автоматично включається калорифер і підігріває повітря, що поступає в приміщення.
Управління і автоматика
Установка укомплектована вбудованою системою автоматики і багатофункціональним пультом управління з графічним індикатором. У стандартний комплект установки входить дріт завдовжки 10 м для з'єднання з пультом. Для відвертання процесу обмерзання рекуператора застосовуються електронний захист від обмерзання із застосуванням байпаса і нагрівача. Суть її полягає в тому, що по датчику температури відбувається відкриття заслінки байпаса і усе припливне повітря проходить повз рекуператор по обвідному каналу.
На період розморожування рекуператора припливне повітря нагрівається до необхідної температури в нагрівачі. Під час відтавання тепле витяжне повітря прогріває рекуператор. Потім заслінка перекриває байпас, нагрівач вимикається, припливне повітря знову проходить і підігрівається через рекуператор і уся установка працює в звичайному режимі.
Функції управління і захисту ВУТ ЕГ
включення і виключення установки;- можливість за допомогою пульта управління задавати бажану температуру припливного повітря і підтримувати задану;
- можливість за допомогою пульта управління регулювати швидкість обертання вентилятора і, відповідно, міняти продуктивність установки;
- можливість підключати електроприводи повітряних заслінок і управляти ними;
- при включенні і виключенні установки відпрацьовуються необхідні алгоритми;
- установка може працювати по тижневому таймеру;
- активний захист від перегрівання ТЕНів калорифера;
- виключення роботи електрокалорифера без включення вентилятора;
- встановлені два термостати захисту електрокалорифера від перегрівання;
- система автоматики захищена від короткого замикання автоматичним вимикачем;
- контролюється міра засмічення фільтру.
Припливно-витяжна установка оснащена дистанційним пультом управління, який забезпечує :
- включення/виключення вентиляційної установки;
- установку необхідної витрати повітря;
- установку необхідної температури припливного повітря;
- відображення кімнатної температури.
Монтаж
Припливно-витяжна установка монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з вібровставкою або кріпиться на стіні за допомогою кронштейнів. Установку можна розмістити як в допоміжних приміщеннях, так і в основних(за підвісною стелею, в ніші або відкритим способом). Монтувати можна тільки в такому положенні, щоб забезпечити збір і відведення конденсату. Доступ для сервісного обслуговування і чищення фільтру - з боку бічних панелей.
Технічні характеристики
| Параметр | Величина |
| Напруга, В |
230 |
| Частота струму, Гц | 50 |
| Максимальна потужність вентиляторів, Вт | 2х150 |
| Потужність електричного нагрівача, Вт |
3000 |
| Сумарна потужність установки, Вт | 3300 |
| Сумарний струм, А | 14,32 |
| Продуктивність, м3/год |
500 |
| Швидкість обертання, об/хв |
1100 |
| Рівень шуму на відстані 3 м, дБ(А) |
28-47 |
| Максимальна температура переміщуваного повітря, °С | - 25....+50 |
| Вага, кг | 49 |
| Розмір повітроводу, що підключається, мм |
150 |
Габаритні розміри
| Розміри | D | B | B1 | B2 | B3 | H | H2 | H3 | L | L1 | L2 |
| мм | 149 | 497 | 403 | 348 | 248 | 554 | 111 | 230 | 954 | 996 | 1054 |
Діаграма
Документація
(файл pdf, відкриється в новій вкладці)
Виробник - Vents
