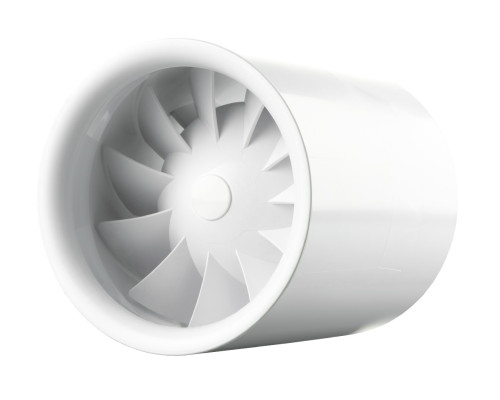

Вентилятор витяжний канальний Вентс 125 Квайтлайн Т Дуо з таймером
Принципи роботи вентилятора і кондиціонера? Хоча вентилятори і кондиціонери охолоджують повітря по-різному, принцип їх роботи пов'язаний з випаровуванням. Вентилятори обдувають повітрям шкіру, що сприяє випаровуванню вологи. Ефективність приладу полягає в тому, що він охолоджує не всю кімнату, а тільки людину. Пристрій, що, швидко переміщуючи спеціальними лопатями повітря, служить для провітрювання приміщення, а також використовується в ряді виробничих процесів.
Осьовий канальний вентилятор Вентс Квайтлайн 125 Т Дуо призначений для використання в системі припливної або витяжної вентиляції. Вентилятор є канальним, тобто вбудовується безпосередньо в мережу повітропроводів або пластикових каналів. Ця серія вентиляторів має знижений рівень шуму з низьким рівнем енергоспоживання, що дозволяє монтувати їх безпосередньо в обслуговуваних вентиляцією приміщеннях.
Ця модель обладнана двошвидкісним однофазним електродвигуном і регульованим таймером для ефективнішої вентиляції. Вентилятор може працювати в чотирьох режимах, детальніше в розділі Управління.
Конструктивні особливості
Завдяки власній розробці компанії "Вентс" вдалося значно понизити рівень шуму. Аеродинамічних показників вдалося досягти за рахунок розумного поєднання форми крильчатки і швидкості обертання двигуна вентилятора. Крильчатка у вентиляторі посаджена на вал електродвигуна.
Корпус вентилятора і крильчатка виготовлені з високоякісного пластика, стійкого до дії ультрафіолету. У вентиляторі використовується однофазний двигун в двошвидкісному виконанні. Для захисту від перегрівання двигуна використовується вбудований захист.
Технічні характеристики вентилятора
| Параметр | Значення | |
| мін | макс | |
| Продуктивність, м3/год | 145 | 197 |
| Споживана потужність, Вт | 10 | 13 |
| Нарпуга, В | 220 | 220 |
| Струм, А | 0,065 | 0,085 |
| Швидкість обертання крильчатки, хв-1 | 1950 | 2250 |
| Рівень шуму на відстані 3 м, дБА | 29 | 32 |
| Вага, кг | 0,75 | |
| Захист | IP X4 | |
| Розмір патрубка, мм | 125 | |
Розміри
| Розміри | D | L |
| мм | 125 | 161,5 |
Графік аеродинамічних характеристик
Схема підключення вентилятора до мережі
Управління
Вентилятор може працювати в 4 режимах. Кожен режим вибирається на DIP-перемикачі на корпусі вентилятора.
Одиншвидкісний режим №1
За умовчанням вентилятор не працює. При спрацьовуванні вимикача, вентилятор починає працювати на максимальній швидкості. Після переривання ланцюга вимикачем продовжує працювати ще час, який виставлений на таймері(від 2 до 30 хвилин) і вимикається.
Одиншвидкісний режим №2
За умовчанням вентилятор не працює. При спрацьовуванні вимикача, вентилятор починає працювати на мінімальній швидкості. Після переривання ланцюга вимикачем продовжує працювати ще час, який виставлений на таймері(від 2 до 30 хвилин) і вимикається.
Двошвидкісний режим №3
Вентилятор працює на мінімальній швидкості. При поданні живлення від вимикача вентилятор перемикається на максимальну швидкість. Після припинення подання напруги від вимикача, вентилятор продовжить працювати ще час по таймеру і перемкнеться на мінімальну швидкість.
Двошвидкісний інтервальний режим №4
Вентилятор працює на мінімальній швидкості. На максимальну швидкість перемикається через певний проміжок часу, який можна встановити від 1 години до 15 годин. У такому режимі працює від 2 до 30 хвилин по таймеру, після чого повертається на першу швидкість. При поданні живлення від зовнішнього вимикача, вентилятор включається на максимальну швидкість. При виключенні вмикача продовжить роботу по таймеру(від 2 до 30 мін) і перейде на першу швидкість.
Як встановити вентилятор
- Вентилятор під'єднується до повітропроводу діаметром 125 мм. Якщо діаметр повітропроводу менше або більше використайте перехід або з'єднувач. При монтажі з гнучкими повітропроводами вентилятор кріпиться за допомогою хомутів до стіни або стелі.
- Вентилятор можна встановлювати в горизонтальному або вертикальному положенні. При вертикальної установки необхідно передбачити захист від попадання конденсату або опадів.
- Вентилятор призначений тільки для монтажу усередині приміщень, зовнішній монтаж не допускається.
Приклади монтажу
Паспорт вентилятора
Виробник - Vents
