Припливно-витяжні установки з рекуперацією тепла/холоду здатні забезпечити подачу в приміщення будь-якого типу свіжого повітря, насиченого киснем і попередньо очищеного, одночасно ліквідувавши відпрацьовані повітряні маси з надлишками вологи, неприємних запахів і забруднень.

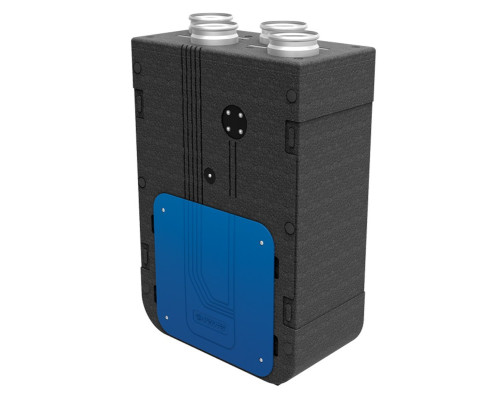

Припливно-витяжна установка ВУТ 270 В5Б ЕС виконана в корпусі з поліпропілену, який має високі показники по тепло і звукоізоляції. Ефективність рекуперації від 87 до 98 %. Максимальна продуктивність складає 300 м³/год. Є готовим вентиляційним агрегатом з системою управління для спільної роботи з системою повітроводів. Установці властиве низьке споживання, яке не перевищує 162 Вт, за рахунок використання системи захисту від обмерзання і рекуператора з полістиролу.

Технічні характеристики

Габаритні розміри

Корпус

Корпус установки виготовлений зі спіненого поліпропілену EPP завтовшки 15-26 мм, матеріал дозволяє досягти високі показники по теплоізоляції і ефективності шумозаглушування.

Фільтрація

Для фільтрації припливного і витяжного повітря в установці застосовуються два кишенькові фільтри з мірою очищення G4 .

Вентилятори

У вентиляторах використовуються енергоефективні ЕС-двигуни з низьким споживанням енергії. Сумарна споживана потужність установки не перевищує 162 Вт.

Рекуператори

У установці застосовуються рекуператор з полістиролу. Тепло витяжного повітря в холодну пору року передаються припливному, що знижує навантаження на підігрівання припливного повітря.

Установка обладнана байпасною заслінкою для літнього періоду експлуатації. У цьому режимі повітря спрямовується в обхід рекуператора, при цьому температура вуличного повітря, яке подається в приміщення, не міняється. У цій модифікації управління заслінкою робиться вручну.

Конструкція установки

Система управління

Установка може оснащуватися двома варіантами автоматики :

• система А14 з настінним пультом зі світлодіодною індикацією
• система А21 без пульта ДУ. Управління здійснюється смартфоном за допомогою мобільного застосування. Також можливе підключення до системи "Розумний будинок" BMS (Building Management Systems).

При замовленні установки виберіть необхідний вам варіант управління

Система управління А14

Установка оснащена вбудованою системою автоматики і сенсорною настінною панеллю управління А14 зі світлодіодною індикацією. Панель управління встановлюється на стіну.

Для відвертання обмерзання рекуператора в холодний період року установка обладнана системою активного захисту. По датчику температури відбувається зупинка припливного вентилятора, при цьому тепле витяжне повітря прогріває рекуператори. Потім припливний вентилятор включається, і установка продовжує працювати в звичайному режимі.

Таким чином, продуктивність подання припливного повітря в холодну пору року буде нижча за рахунок періодичного відключення вентилятора. Цей захист від обмерзання дозволяє не використати електричний нагрівач, що призводить до низьких експлуатаційних витрат.

Режими роботи

За допомогою системи управління припливно-витяжної установки можна виконувати наступні дії:

• Включення/виключення установки;
• Вибір режиму продуктивності в діапазоні фіксованих трьох швидкостей : мінімальна, середня і максимальна.
• Вибір режиму продуктивності від 0 до 100 %
• Індикація необхідності заміни фільтру.
• Індикація аварії

Також передбачено підключення датчиків СО2, вологості або будь-якого іншого сенсора(релейний вхід), по сигналу якого може відбуватися перемикання продуктивності на максимальну(Усі датчики купуються окремо, в комплект постачання не входять).

Система автоматики А21

А21 контроллер дає можливість інтегрувати установку до системи Розумний будинок чи BMS (Building Management Systems).
Дистанційна панель управління в комплект не входить.
Для управління установкою за допомогою мобільного застосування через Wi - Fi необхідно встановити мобільний додаток VENTS AHU.

Google Play		App Store

детальніше усі функції системи автоматики описані в керівництві нижче. (файл у форматі pdf, відкриється в новій вкладці)

Монтаж

Установка призначена для монтажу в приміщенні з плюсовою температурою. Може встановлюватися на балконі, в коморі, підвалі, горищі і в інших допоміжних приміщеннях.

У установці потрібне відведення конденсату. Місце для отвору під дренажний патрубок знаходиться знизу установки. Дренаж необхідно відводити в систему каналізації. Якщо дренаж відводитиметься на вулицю, необхідно забезпечити підігрівання дренажу(у комплект постачання не входить). Усі дренажні труби повинні мати ухил мінімум 3°.

Робота з програмним забезпеченням

Ця вентиляційна установка може підключатися за допомогою кабелю USB до ПК для зміни налаштувань параметрів установки.

За допомогою ПЗ можна змінювати:

• кожну з трьох передвстановлених швидкостей(мінімальна, середня, максимальна) в діапазоні від 0 до 100 %
• швидкість при замиканні сухого контакту(для підключення зовнішніх пристроїв) в діапазоні від 0 до 100 %
• періодичність появи сигналу про заміну(очищенню) фільтру в діапазоні від 0 до 10000 мотогодин
• рівень вологості підключеного зовнішнього датчика(датчик отримується окремо) від 30 до 80 %

Програмне забезпечення можна викачати по посиланню (12.41 Mb, rar)

Діаграма

Документація

(файл pdf, відкриється в новій вкладці)

Гарантія

Виробник гарантує нормальну роботу пристрою впродовж два роки з дня продажу за умови виконання правил транспортування, зберігання, монтажу і експлуатації.

Виробник - Vents
