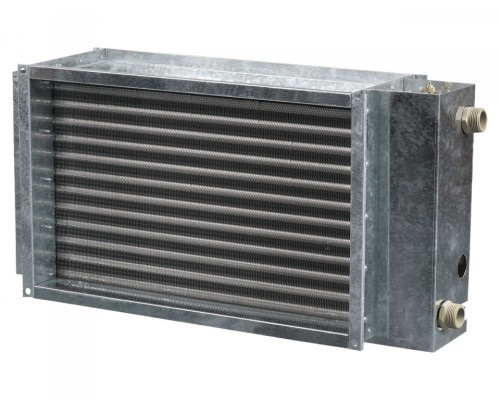

Водяний нагрівач НКВ 400х200-4
Водяний нагрівач припливного повітря Вентс НКВ 400х200-4 виконаний в корпусі з оцинкованої сталі, трубні колектори виготовлені з мідних трубок, поверхня теплообміну - з алюмінієвих пластин. Нагрівачі випускаються в двох-, трьох- або чотирирядному виконанні і призначені для експлуатації при максимальному робочому тиску 1,6 МПа(16 бар) і максимальній робочій температурі води +100°С. На вихідному колекторі нагрівача передбачений патрубок для установки занурного датчика виміру температури або захисту від заморожування калорифера. Нагрівач обладнаний ніпелем для видалення повітря з системии.
Монтаж
Монтаж нагрівача здійснюється за допомогою фланцевого з'єднання. Водяні нагрівачі можуть встановлюватися у будь-якому положенні, при якому можна забезпечити видалення повітря. Напрям руху повітря повинен відповідати покажчику на калорифері.Нагрівач рекомендується встановлюватися так, щоб повітряний потік був рівномірно розподілений по усьому перерізу.Перед нагрівачем має бути встановлений повітряний фільтр, що захищає від забруднення.
Нагрівач може встановлюватися перед або за вентилятором. Якщо нагрівач знаходиться за вентилятором, рекомендується передбачити між ними повітровід не менше 1-1,5 м для стабілізації потоку повітря, а також для того, щоб не перевищувати максимально допустиму температуру повітря усередині вентилятора.
Калорифер необхідно підключати за принципом протитечії, інакше його продуктивність буде нижча на 5-15%. Усі розрахункові номограми в каталозі дійсні для такого підключення.Якщо теплоносієм є вода, нагрівачі призначені для установки тільки усередині приміщення. Для зовнішнього монтажу необхідно в якості теплоносія застосовувати незамерзаючу суміш(наприклад, розчин етилгліколя).
Для правильної і безпечної роботи нагрівачів рекомендується застосовувати систему автоматики, що забезпечує управління і захист від замерзання в комплексі :
- автоматичне регулювання потужності і температури нагріву повітря;
- включення системи вентиляції з попереднім прогріванням нагрівача;
- застосування повітряних заслінок, обладнаних сервоприводом з поворотною пружиною;
- відстежування стану фільтру за допомогою датчика диференціального тиску;
- зупинка вентилятора у разі загрози замерзання нагрівача.
Правильність підключення нагрівача
 |
|
Підключення проти напряму потоку повітря |
 |
| Підключення по напряму потоку повітря |
Технічні характеристики
| Параметр | Величина |
| Маса, кг |
8,1 |
| Кількість рядів трубок |
4 |
| Розмір каналу, мм |
400x200 |
Габаритні розміри
| Розміри | B | B1 | B2 | B3 | H | H1 | h3 | H3 | L | L1 | L2 | K |
| мм | 400 | 420 | 440 | 565 | 200 | 220 | 240 | 150 | 200 | 38 | 65 | G 3/4" |
Діаграма втрати тиску повітря
Документація
(файл pdf, відкриється в новій вкладці)
Виробник - Vents
